PLC HMI ขนาด 2.8- นิ้วทั้งหมด-ในหนึ่งเดียว

1.​แกนผลิตภัณฑ์:​​

• ​รุ่น:​ AMZ028W06-1S14MR (และรุ่น AMZ028W06-1S16MT)
• ​​ประเภท:​​ PLC/HMI ทั้งหมด-ใน-หน่วยเดียว (Golden Seal ทั้งหมด-ใน-หนึ่งเดียว)
• ​​หน้าจอ:​​ 2.8 นิ้ว TFT LCD ความละเอียด 320x240 65536 สี ความสว่าง 250 cd/m² ระบบสัมผัสแบบต้านทาน
• ​​ความเข้ากันได้ของ PLC:เข้ากันได้กับซอฟต์แวร์การเขียนโปรแกรม PLC ซีรีส์ Mitsubishi FX1S (GX Developer, GX Works2)

2.​ข้อมูลจำเพาะของฮาร์ดแวร์:​

• ​​ซีพียู:​​ 96MHz M0.
• ​หน่วยความจำ:​16MByte SPI NOR แฟลช
• ​​พาวเวอร์ซัพพลาย:​​ DC 24V (กำลังไฟ: 2.2W)
• ​ขนาด:​87.5 มม. (กว้าง) x 76.5 มม. (สูง) x 36.8 มม. (ลึก)
• ​ขนาดเปิด:​ 79.5มม. x 68.5มม.
• ​น้ำหนัก:​​ 200 ก. (ไม่มีขั้ว)

3. ความสามารถของ I/O:​​

• ​​อินพุต:​8 จุด (X0-X7)
• ​​เอาท์พุท:​​
• AMZ028W06-1S14MR: 6 เอาต์พุตรีเลย์ (Y0-Y5)
• AMZ028W06-1S16MT: 8 เอาต์พุตทรานซิสเตอร์ (Y0-Y7)
• ​​ตัวนับความเร็วสูง-:​​
• อินพุตการนับแบบสองทิศทางแบบสอง- 1 ช่อง
• สามารถจับพัลส์ได้สูงสุด 60kHz (เฟสเดียว) / 30kHz (2 เฟส) / ฯลฯ (ดูหัวข้อ 8)
• ตัวนับเฉพาะ (C235-C255) ที่กำหนดให้กับอินพุต X0-X7
• ขีดจำกัดความถี่รวมทั้งหมด: 60kHz
• ​​เอาต์พุตพัลส์ความเร็วสูง- (รุ่นเอาต์พุตทรานซิสเตอร์เท่านั้น):​​ 2 จุด (Y0, Y1) สูงสุด 100kHz

4.​​ ประสิทธิภาพของ PLC:​​

• ​​ความจุของโปรแกรม:​​ 2000 ขั้นตอน (EEPROM, ไม่-ลบเลือน)
• ​​ความเร็วในการประมวลผล:​​ คำแนะนำพื้นฐาน 0.55~0.7μs
• ​องค์ประกอบของหน่วยความจำ:​​
• รีเลย์เสริม: M0-M511 (ทั่วไป, แบบสงวน, พิเศษ)
• การลงทะเบียนข้อมูล: D0-D255 (ทั่วไป, การเก็บรักษา, พิเศษ)
• ตัวจับเวลา: 100ms (T0-T62), 10ms (T32-T62 หากเปิด M8028), 1ms (T63)
• ตัวนับ: เพิ่มทีละ 16- บิต (C0-C31), แบบสองทิศทางความเร็วสูง 32 บิต (C235-C255)
• รัฐ ตัวชี้ ฯลฯ
• ​คำแนะนำ:​​ รองรับช่วงกว้างรวมถึง CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID ฯลฯ (ดูหัวข้อที่ 9)

​5. คุณสมบัติที่สำคัญ:​

• PLC และ HMI รวมอยู่ในยูนิตขนาดกะทัดรัดเพียงตัวเดียว
• ฟังก์ชั่นการควบคุมลอจิก
• รองรับการ์ด SD สำหรับดาวน์โหลดโปรแกรมกำหนดค่า
• ออปโต-I/O แบบแยกอิสระโดยสมบูรณ์
• CPU ระดับอุตสาหกรรม 32- บิต เหมาะสำหรับสภาพแวดล้อม EMI สูง
• ปิดเครื่อง-ค้างไว้สำหรับรีจิสเตอร์เฉพาะ (M, C, T, D)
• นาฬิกาเรียลไทม์ (RTC) ในตัว- (ต้องใช้แบตเตอรี่สำหรับนาฬิกา)
• การติดตั้ง: การติดตั้งสองตัวบนและสองตัวล่าง

​6. การพัฒนา HMI:​​

• ​​ซอฟต์แวร์:​​ HMIStudio (ซอฟต์แวร์ตัดต่อภาษาจีนตัวเต็ม)
• ​​ความสามารถ:​​ การแก้ไขกราฟิกที่สมบูรณ์ (แบบอักษร รูปภาพ กราฟิกแบบไดนามิก) การควบคุมที่หลากหลาย (ปุ่ม ตัวบ่งชี้ การป้อน/การแสดงผลตัวเลข กราฟ แผนภูมิ การเตือน สูตรอาหาร บาร์โค้ด ฯลฯ) การสนับสนุนหลายภาษา - การบันทึกข้อมูล คำแนะนำแบบมาโคร การจำลองออนไลน์/ออฟไลน์
• ​โปรโตคอล:​​ รองรับการสื่อสารกับ PLC ต่างๆ (Mitsubishi, Siemens, Omron, Delta, Modbus ฯลฯ)

7. ข้อกำหนดด้านสิ่งแวดล้อม:​​

• ​อุณหภูมิในการทำงาน:​-10 องศา ~ 50 องศา
• ​อุณหภูมิในการจัดเก็บ:​​ -20 องศา ~ 70 องศา .
• ​​ความชื้น:​​ 10~90% RH (ไม่-ควบแน่น)
• ​​การสั่นสะเทือน:​​ 10-25 Hz (ทิศทาง X,Y,Z, 2g/30 นาที)
• ​​ความเย็น:​​ อากาศธรรมชาติ-เย็นลง
•

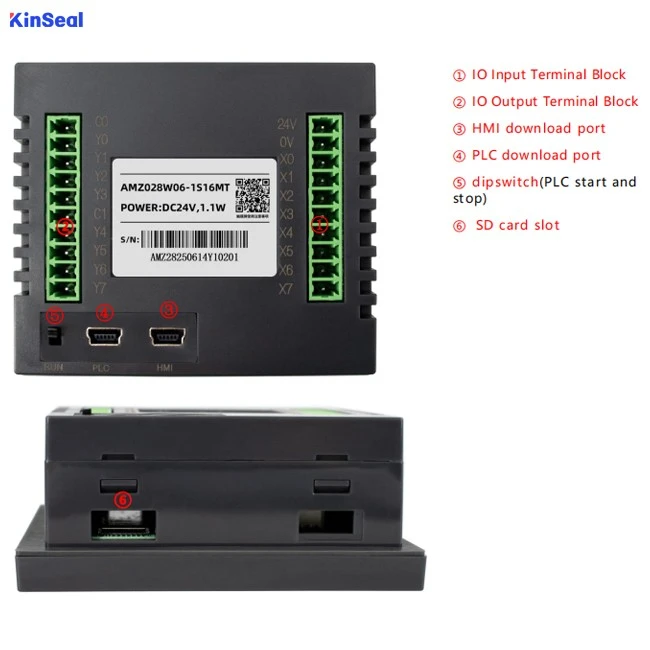

​8. อินเทอร์เฟซทางไฟฟ้า (เทอร์มินัลบล็อก):​​

• การเดินสายที่กำหนดไว้สำหรับอินพุต (24V, 0V, X0-X7) และเอาต์พุต (CO/C1 ทั่วไป, Y0-Y5/Y7) เอาต์พุตรีเลย์ (MR) ใช้หน้าสัมผัสแบบแห้ง เอาต์พุตทรานซิสเตอร์ (MT) เป็นประเภท NPN (ดูหัวข้อ 7.1 และ 7.2 สำหรับโครงร่างเทอร์มินัลที่แน่นอน)
